苯乙烯在聚酯树脂中作用是什么？
苯乙烯在树脂中即是溶剂又是交联剂，聚酯树脂配方中都将包含特定量的苯乙烯，以提供树脂最终用途所需的特定粘度，例如在不饱和聚酯树脂中约为35%左右。 如果您出于任何特殊原因想要稀释树脂，则可以添加更多苯乙烯。通常，在开始影响树脂性能之前，可以添加约3-7％，例如：稀释聚酯树脂或胶衣等等。
查看更多
如何降低树脂的粘结力？
可以在未固化的树脂中加入少量具有自润滑作用的一些非极性溶剂来降低附着力，比如甲基硅油、液体石蜡等等都行，固化后在树脂内部和表面都会形成一层薄膜来防止粘结。但是这么做会严重降低树脂的各项机械强度甚至会失去粘接力，建议先做小试再考虑。
查看更多

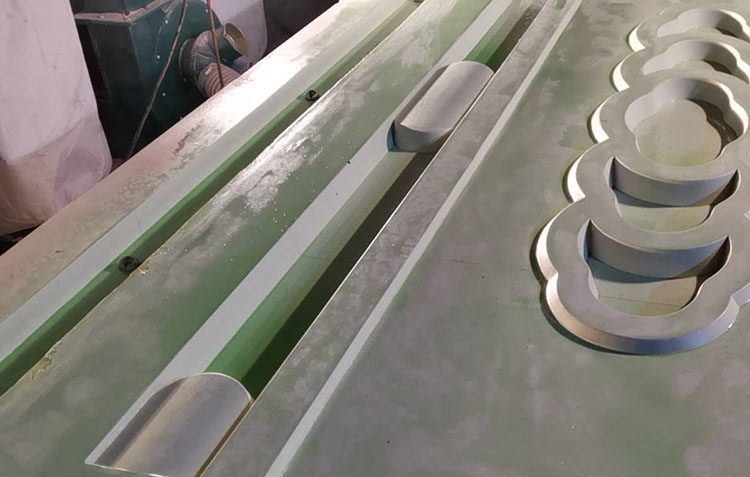

做环氧模具不用胶衣可以吗？
可以，这完全取决于你自己对模具表面光洁度的要求定位。不使用胶衣，能避免胶衣分层和鼓泡等问题，尤其是在做高温模具时。当然劣势也很直观，表面不是很平整，可能你需要经过打磨并抛光才可。 通常，你可以在表层使用薄纤维毡或表面毡来细化模具表面，是否采用取决于你的模具结构。
查看更多

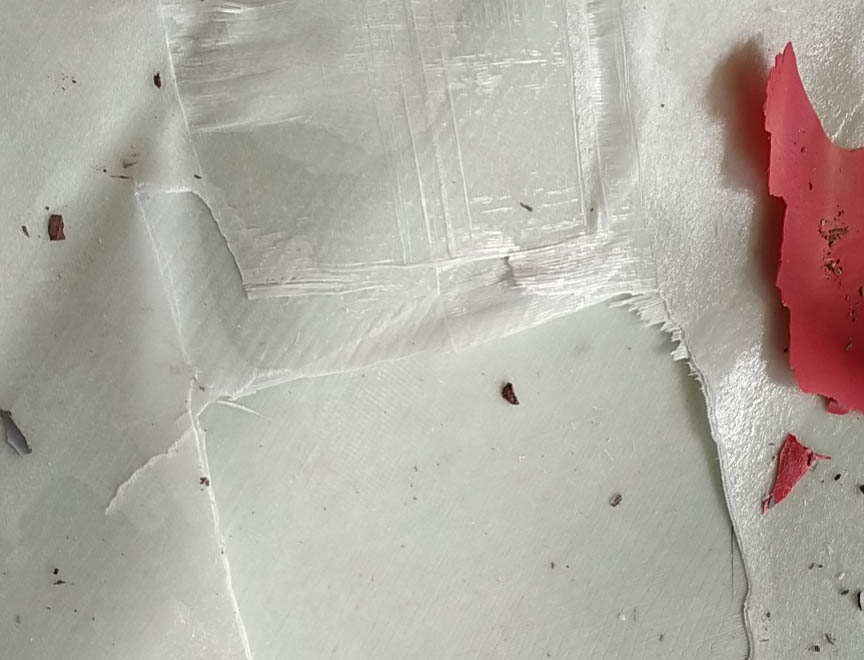

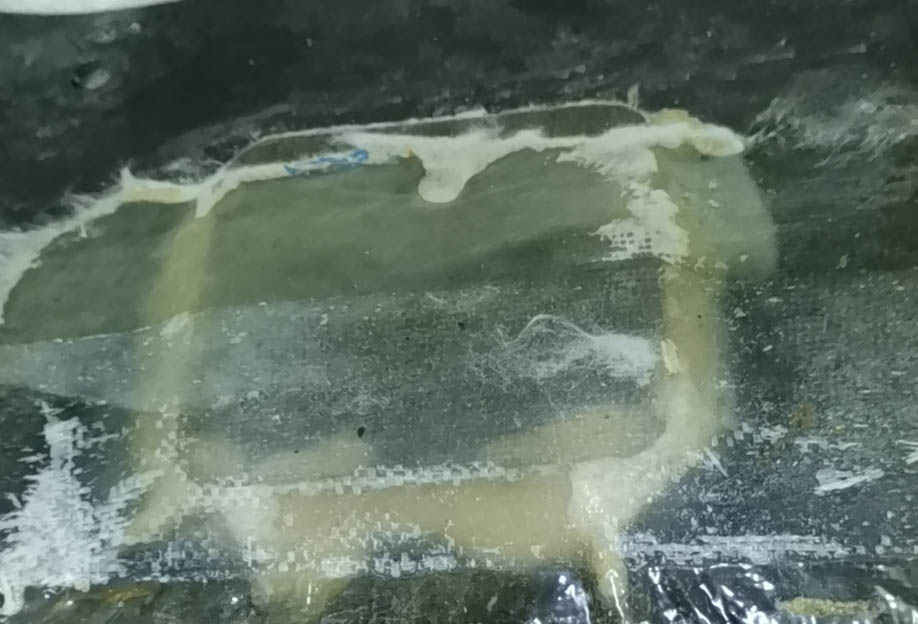

耐温树脂模具分层咋回事？
很遗憾，通常这不是一次不小心，两次没注意导致的结果，总会有人为此交学费的。 复合材料部件也叫层压件，树脂与玻璃纤维反复积层，尤其是在每层固化后再上积层的情况，它们之间的抗剥能力不是最好的。 耐温树脂模具制作对任何一家模具厂都将是一个挑战，极力建议树脂抽真空来做。 不要问我为什么，也被手糊坑过的，学费已交。
查看更多
河流桌树脂为何都固化的很慢？
大多数做河流桌子的树脂都是环氧树脂胶，有人反应固化的很慢，这是对的。固化慢是有好处的，低放热不容易开裂，也便于厚浇注层。还有更长的固化时间，便于气泡排除和固化的更完全。一般来说，常温24度，24小时能达到完全固化的就可以，注意达到最高强度通常还需要3-5天以上的时间。
查看更多
树脂固化后表面粘手为什么?
树脂干了以后，存在发粘问题是比较常见的，大多数不饱和树脂或乙烯基树脂都存在这个问题，是因为树脂固化时与氧气反应导致的。你可以在最后一遍的树脂中，加如5%的蜡液即可解决这个问题。注意不要加的太多，会容易导致表面光泽下降。
查看更多

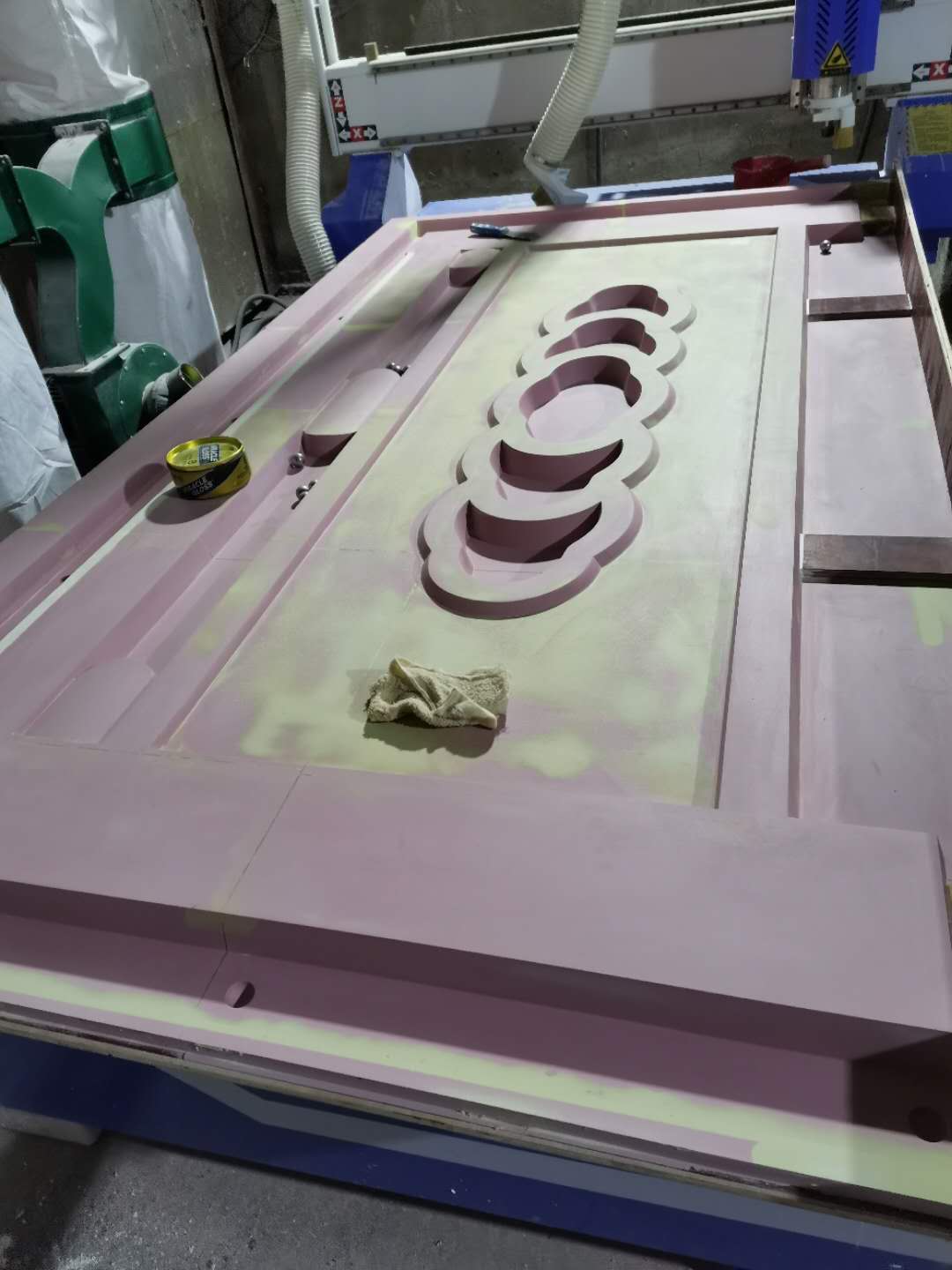

代木原模表面可以全部刮原子灰处理吗？
代木原模的表面细化处理，是可以全部刮原子灰的。但一般大家不会这么做，太浪费工时的缘故。你可以用它处理大的缺陷，对于整体处理，还是建议喷涂易打磨胶衣更高效。
查看更多
版权所有：江苏智派化学品有限公司危险化学品经营许可证 苏ICP备2021013610号
苏公网安备32041102001046号
